BCY14-1B斜盤式電液比例控制變量柱塞泵/馬達

CY14 型軸向柱塞泵是采用配油盤配油、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡結構，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。它適用于機床、鍛壓、冶金、工程...

獲取報價 下載說明書

售后服務熱線
180-1286-1519

廠家直銷

品質保障

閃電發貨

服務無憂

產品概述
型號說明
結構剖視
工作原理
技術參數
外形尺寸

產品概述：

它適用于機床、鍛壓、冶金、工程、礦山等機械及其它液壓傳動系統中。該泵只需要換馬達配油盤亦可作液壓馬達使用。

型號說明：

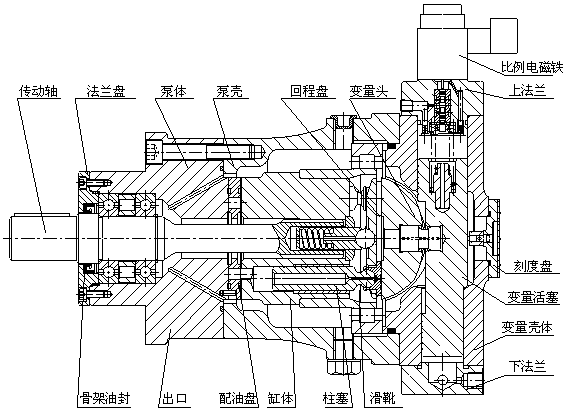

結構剖視：

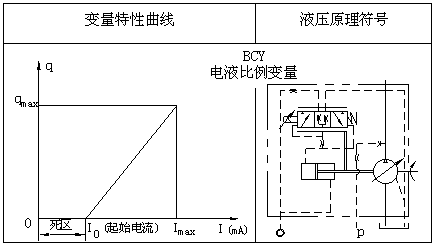

特性曲線

工作原理：

主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。

BCY14-1B型電液比例控制變量泵，是利用“流量——位移——力反饋”的原理設計的，是CY14-1B型軸向柱塞泵中一種新的變量型式，是靠外控油壓來控制變量機構，并利用輸入比例電磁鐵的電流大小來改變泵的流量，輸入電流與泵的流量成比例關系。該泵控制靈活、動作靈敏、重復精度高、穩定性好，能方便地實現液壓系統的遙控、自控、無級調速、跟蹤反饋同步和計算機控制，適用于工業自動化的要求。

技術參數：

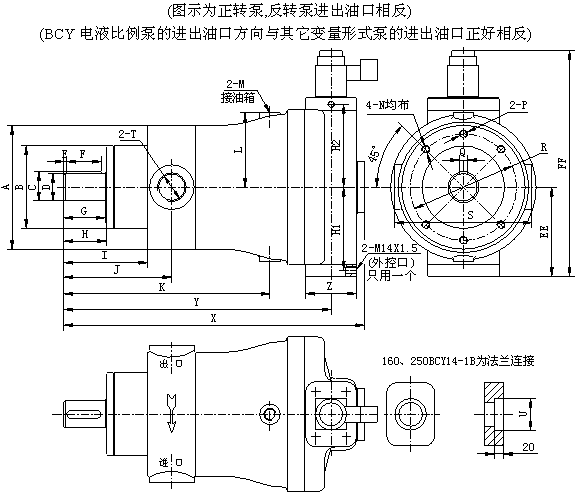

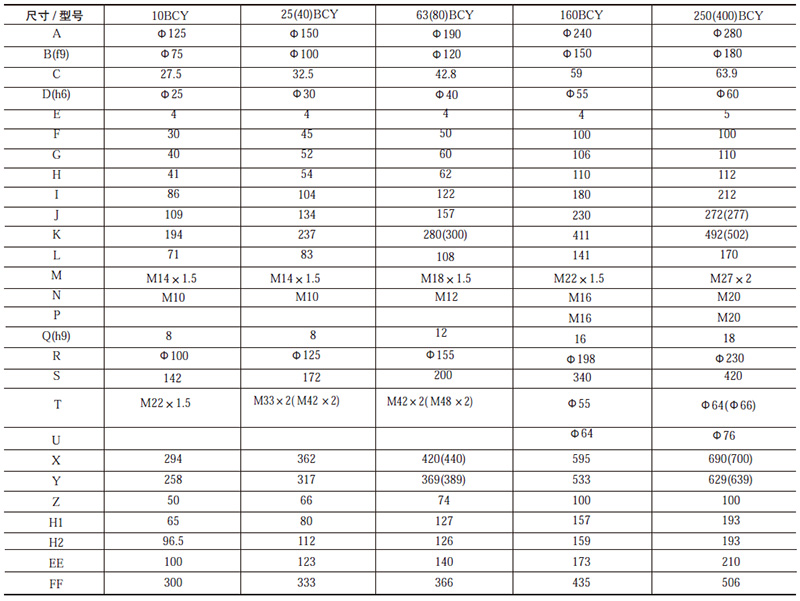

外形尺寸：
